Kāpēc bankomātu tīkli?

1. Pakalpojumu integrācija un telefonijas un datu tīklu veiktspējas prasības virzīts: platjoslas integrēto pakalpojumu vīzija (B-ISON).

2. Tālruņu tīkli atbalsta vienu pakalpojumu kvalitāti, un to sāknēšana ir dārga.

3. Internets neatbalsta pakalpojumu kvalitāti, bet ir elastīgs un lēts.

4. Bankomātu tīkli bija paredzēti, lai atbalstītu virkni pakalpojumu kvalitātes par saprātīgām izmaksām, kas paredzēti gan tālruņu tīklam, gan internetam.


Asinhronais pārsūtīšanas režīms (ATM):
Tā ir Starptautiskā telekomunikāciju savienības telekomunikāciju standartu sadaļa (ITU-T), kas ir efektīva zvanu pārraidei, un tā pārraida visu informāciju, tostarp vairākus pakalpojumu veidus, piemēram, datus, video vai balsi, kas tiek pārraidīta mazās fiksēta izmēra paketēs, ko sauc par šūnām. Šūnas tiek pārraidītas asinhroni, un tīkls ir orientēts uz savienojumu.

ATM ir tehnoloģija, kurai ir zināms notikums platjoslas ISDN attīstībā 1970. un 1980. gados, ko var uzskatīt par pakešu komutācijas attīstību. Katra šūna ir 53 baitus gara – 5 baitu galvene un 48 baitu lietderīgā slodze. Lai veiktu bankomātu, vispirms ir jānosūta ziņa, lai izveidotu savienojumu.

Pēc tam visas šūnas iet pa to pašu ceļu uz galamērķi. Tas var apstrādāt gan nemainīgas likmes, gan mainīgas likmes trafiku. Tādējādi tas var pārvadāt vairākus satiksmes veidus no gala līdz galam pakalpojumu kvalitāti. Bankomāti ir neatkarīgi no pārraides vides, tos var nosūtīt pa vadu vai šķiedru atsevišķi, vai arī tie var būt iepakoti citu nesēju sistēmu kravnesī. Bankomātu tīkli izmanto pakešu vai šūnu komutāciju ar virtuālajām shēmām. Tās dizains palīdz īstenot augstas veiktspējas multivides tīklu.

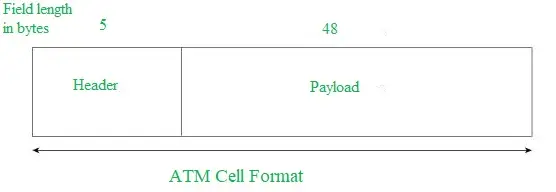

bankomāta šūnas formāts -
Tā kā informācija tiek pārsūtīta bankomātā fiksēta izmēra vienību veidā, ko sauc šūnas . Kā jau zināms, katra šūna ir 53 baitus gara, kas sastāv no 5 baitu galvenes un 48 baitu lietderīgās slodzes.

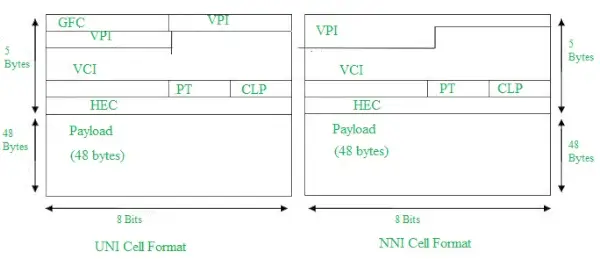

Asinhronās pārsūtīšanas režīmam var būt divu veidu formāti, kas ir šādi:

UNI galvene: to izmanto bankomātu privātajos tīklos saziņai starp bankomāta galapunktiem un bankomātu slēdžiem. Tas ietver vispārīgās plūsmas kontroles (GFC) lauku.
NNI galvene: tiek izmantota saziņai starp ATM slēdžiem, un tajā nav iekļauta vispārējā plūsmas kontrole (GFC), tā vietā ir iekļauts virtuālā ceļa identifikators (VPI), kas aizņem pirmos 12 bitus.

Bankomāta darbība:
ATM standarts izmanto divu veidu savienojumus. i., virtuālo ceļu savienojumi (VPC), kas sastāv no virtuālo kanālu savienojumiem (VCC), kas ir apvienoti kopā, kas ir pamatvienība, kas pārnēsā vienu šūnu plūsmu no lietotāja uz lietotāju. Virtuālo ceļu var izveidot no gala līdz galam visā bankomātu tīklā, jo tas nenovirza šūnas uz noteiktu virtuālo ķēdi. Lielas atteices gadījumā visas šūnas, kas pieder noteiktam virtuālajam ceļam, tiek maršrutētas vienādi caur ATM tīklu, tādējādi palīdzot ātrāk atkopties.

Slēdži, kas savienoti ar abonentiem, izmanto gan VPI, gan VCI, lai pārslēgtu šūnas, kas ir virtuālā ceļa un virtuālā savienojuma slēdži, kuriem var būt dažādi virtuālo kanālu savienojumi starp tiem, lai izveidotu virtuālais bagāžnieks starp slēdžiem, kurus var apstrādāt kā vienu vienību. Tās pamatdarbība ir vienkārša, meklējot savienojuma vērtību vietējā tulkošanas tabulā, kas nosaka savienojuma izejošo portu un jauno VPI/VCI savienojuma vērtību šajā saitē.

ATM pret DATU tīkliem (internets) —

• Bankomāts ir balstīts uz virtuālo ķēdi: ceļš tiek rezervēts pirms pārraides. Kamēr interneta protokols (IP) ir bezsavienojums un resursu rezervēšana no gala līdz galam nav iespējama. RSVP ir jauns signalizācijas protokols internetā.

• ATM šūnas: fiksēts vai mazs izmērs, un kompromiss ir starp balsi vai datiem. Kamēr IP paketes ir mainīga izmēra.

• Adresēšana: ATM izmanto 20 baitu globālās NSAP adreses signalizācijai un 32 bitu lokāli piešķirtās etiķetes šūnās. Kamēr IP visās paketēs izmanto 32 bitu globālās adreses.


bankomātu slāņi:

ATM adaptācijas slānis (AAL) —
Tas ir paredzēts augstāka slāņa protokolu izolēšanai no ATM procesu detaļām un sagatavo lietotāja datu konvertēšanai šūnās un segmentē tos 48 baitu šūnu kravās. AAL protokols izslēdz pārraidi no augšējā slāņa pakalpojumiem un palīdz tiem kartēt lietojumprogrammas, piemēram, balss, datus uz ATM šūnām.

Fiziskais slānis -
Tas pārvalda no vides atkarīgo pārraidi un ir sadalīts divās daļās fiziskajā vidē atkarīgā apakšslānī un pārraides konverģences apakšslānī. Galvenās funkcijas ir šādas:

• Tas pārvērš šūnas bitu plūsmā.
• Tas kontrolē bitu pārraidi un saņemšanu fiziskajā vidē.
• Tas var izsekot ATM šūnu robežām.
• Meklējiet šūnu iesaiņojumu atbilstošā tipa rāmjos.
bankomātu slānis -
Tas apstrādā pārraidi, komutāciju, pārslodzes kontroli, šūnu galvenes apstrādi, secīgu piegādi utt., un ir atbildīgs par vienlaicīgu virtuālo ķēžu koplietošanu, izmantojot fizisko saiti, kas pazīstama kā šūnu multipleksēšana, un šūnu nodošanu caur ATM tīklu, kas pazīstams kā šūnu relejs, izmantojot VPI un VCI informācija šūnas galvenē.

Bankomātu lietojumprogrammas:

ATM WAN —
To var izmantot kā WAN, lai nosūtītu šūnas lielos attālumos, maršrutētājs kalpo kā galapunkts starp ATM tīklu un citiem tīkliem, kam ir divas protokola skursteņi.
Multivides virtuālie privātie tīkli un pārvaldītie pakalpojumi –
Tas palīdz pārvaldīt ATM, LAN, balss un video pakalpojumus un spēj nodrošināt pilna servisa virtuālo privāto tīklu, kas ietver integrētu piekļuvi multividei.
Rāmja releja mugurkauls -
Frame relay pakalpojumi tiek izmantoti kā tīkla infrastruktūra virknei datu pakalpojumu un nodrošina kadru pārraides ATM pakalpojumu interneta darba pakalpojumiem.
Mājas platjoslas tīkli -
ATM pēc izvēles nodrošina tīkla infrastruktūru dzīvojamo platjoslas pakalpojumu izveidei, meklējot ļoti mērogojamus risinājumus.
Mobilo sakaru operatoru infrastruktūra telefonu un privāto līniju tīkliem –
Efektīvāk izmantot SONET/SDH šķiedras infrastruktūru, veidojot ATM infrastruktūru telefona un privātās līnijas trafika nodrošināšanai.
